المقدمة

نظام التوجيه وقوف السيارات بالموجات فوق الصوتية الاستشعار باستخدام الموجات فوق الصوتية الكشف عن مبدأ العمل للكشف عن ما إذا كانت أماكن وقوف السيارات المحتلة أم لا ، واستخدام مؤشر LED لتمييز وضعه (RED مشغول ، GREEN متاح) ، والتي يمكن أن توجه السائق للعثور على مساحة بسرعة وتحسين مستوى إدارة مواقف السيارات.في الوقت نفسه ترسل الحالة إلى وحدة تحكم العلوي.

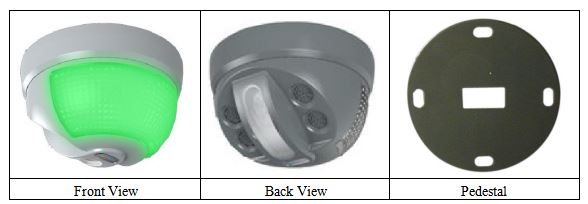

صورة

معامل

الجدول 2

  مؤشر حالة العمل

ﻣﺆﺷﺮ ﺣﺎﻟﺔ اﻟﻌﻤﻞ （ﺿﻮء （أﺣﻤﺮ ﻋﻠﻰ اﻟﻮﺳﺎﺋﻞ ﻣﻊ اﻻﺗﺼﺎل واﻟﻌﻨﺎﺻﺮ اﻟﻤﻜﺘﺸﻔﺔ

S1 الإعداد البلوز

تعليمات الإعداد S1 العبور :

من اليمين إلى اليسار ، （LH） 【1،2،3،4،5،6،7】 ، أقل 5 (1-5) هو إعداد العنوان ، ورقم 2 أعلى (6-7) هي عنوان ارتفاع التثبيت ، الطائر يعني 1 ، دون الطائر يعني 0.

إعداد العنوان : عدد 5 أقل (5،4،3،2،1) يمثل العنوان الثنائي 16،8،4،2،1.   عدد مختلف من مجموعة خط القفز ، مثل عنوان موقف السيارات 3 ، تحتاج إلى العبور في 1 و 2.

الجدول 3

ملحوظة:

1 ، عندما وضع نظام التوجيه وقوف السيارات بالموجات فوق الصوتية الاستشعار الطائر ، يرجى مرارا وتكرارا دفع عدة مرات لإزالة طبقة أكسيد لضمان اتصال جيد.

2 ، ارتفاع التثبيت المقترح هو Y: 2.4m-3m ، مثبت مباشرة فوق خط الانتظار ، من أجل ضمان الكشف الموثوق.

تعليمات من محطة كتلة

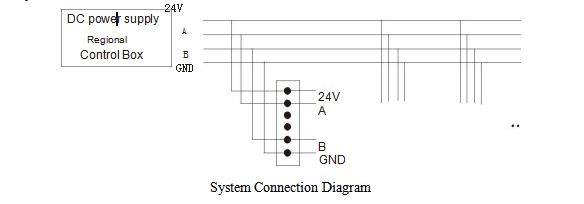

تعليمات اتصال النظام

1. الجهاز الموصّل تحت RCM واحد يفضّل أن يكون متصلاً في وضعية الباص ، يتعامل كاشف عن طريق خمسة ناقل ، ناقل واحد يمكنه توفير 32 كاشف على الأكثر.

2. أجهزة الكشف تحت RCM واحدة تحصل على طاقة DC من RCM. بالنظر إلى الهندسة المتعلقة بخسارة الخط ، يستخدم الكاشف نطاقًا واسعًا من تصميم إمدادات الطاقة.

3. لضمان عمل الجهاز الطرفي بشكل صحيح ، يوصى باستخدام وحدة تزويد الطاقة 24V DC. قوة صندوق التحكم الإقليمي امدادات الطاقة تساوي استهلاك الطاقة 150 ٪ - 200 ٪ من مجموع معدات امدادات الطاقة ، لضمان بداية موثوقة والعمل لفترة طويلة.

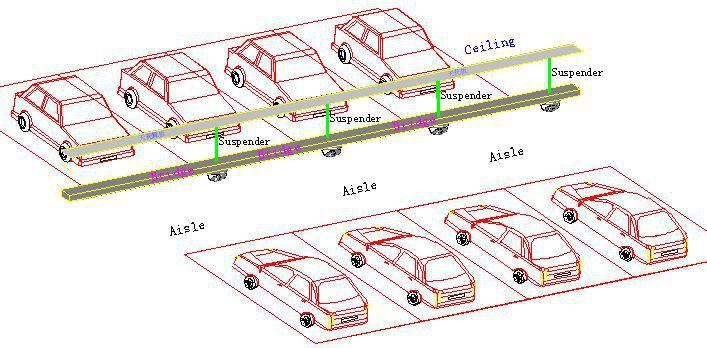

Instal l مظاهرة
